“看图说话”是地质工作者的基本功，野外的地质现象除了看到表象，也要了解背后的成因过程。小桔整理了70张经典野外实拍高清图，配了简单的文字解释，大家可以一起学习和讨论。
1

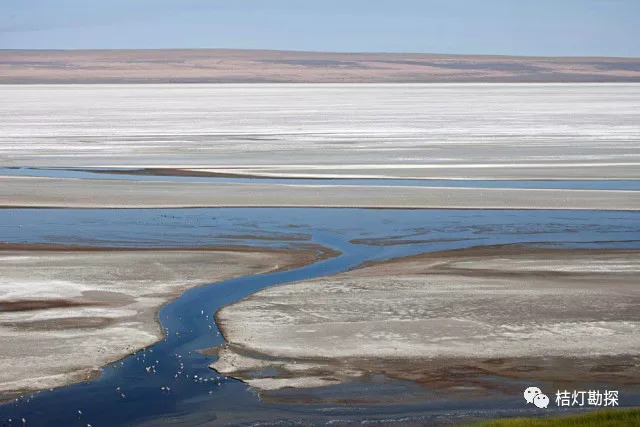

俄勒冈州的阿伯特湖的盐沉积
2

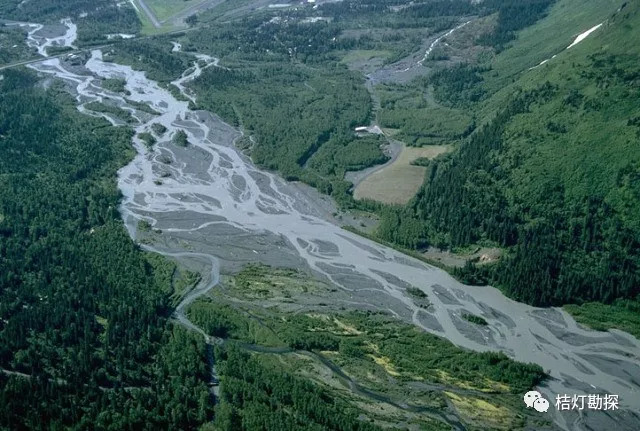

阿拉斯加辫状河道
3
盐滩和锥形帐篷结构
4

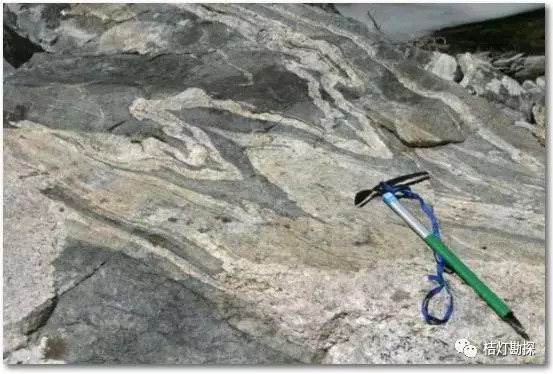

片麻岩的混合岩化作用
5

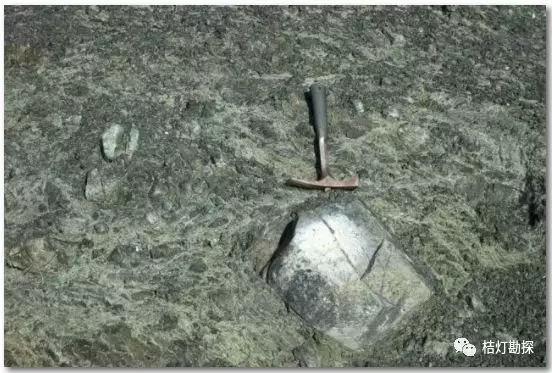

蛇纹岩
6

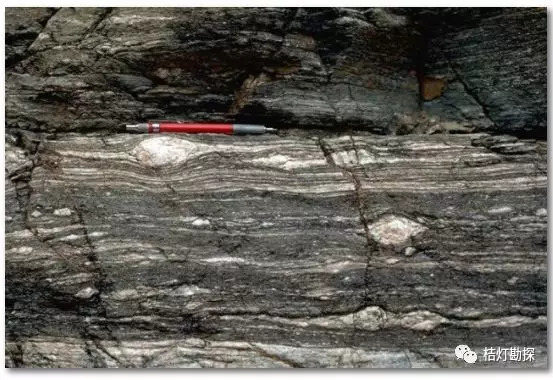

糜棱状片麻岩中可见不对称碎斑
剪切作用从上到下进行
7

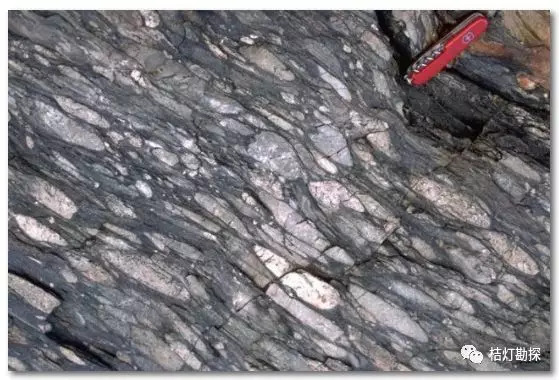

拉伸的卵石砾岩
8

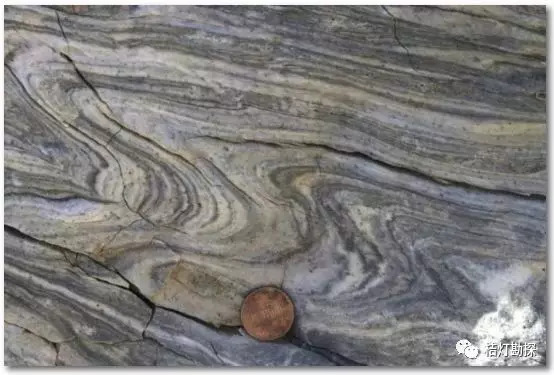

大理石中发育不对称褶皱
9
绿泥质片麻岩中发育正断层
10

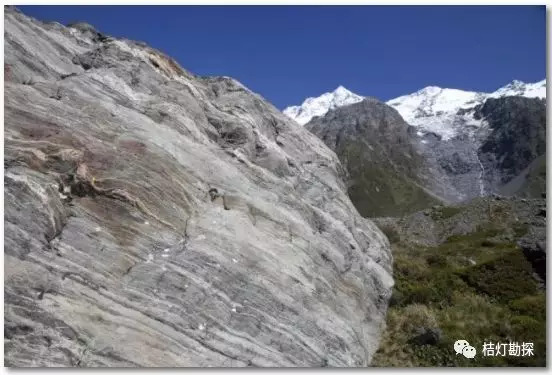

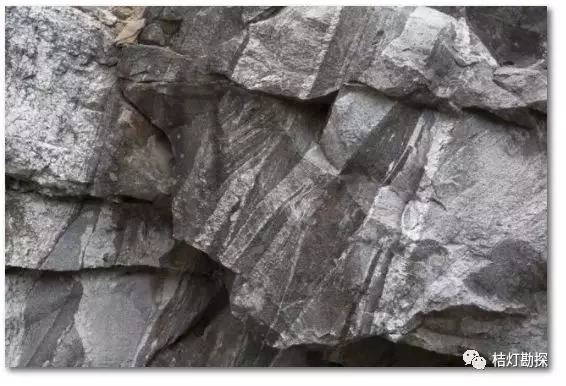

混合片麻岩
11

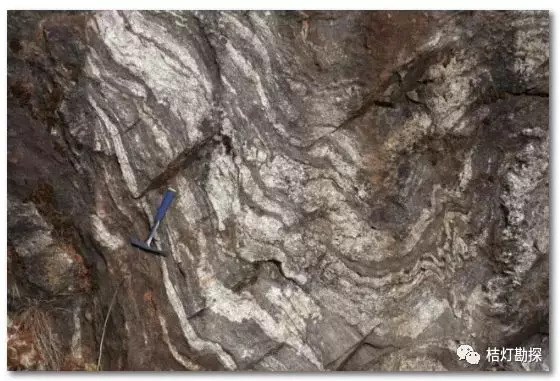

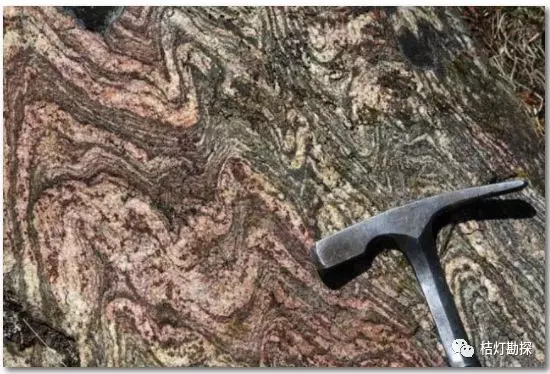

片麻岩中发育褶皱
12
沉积岩经变质作用形成的变质岩
13
浊积岩的递变层理，可见正断层
14

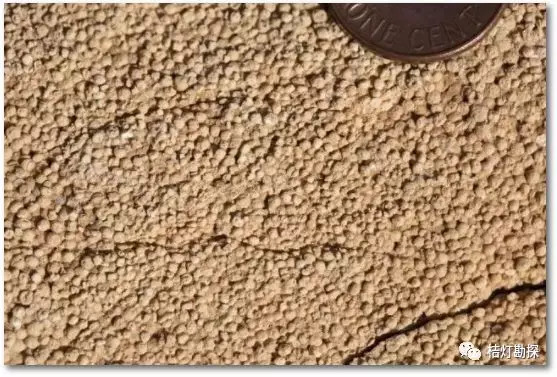

鲕粒灰岩
15
砂岩中可见交错层理
16
千枚岩中的面理
17
片麻岩和混合岩
18

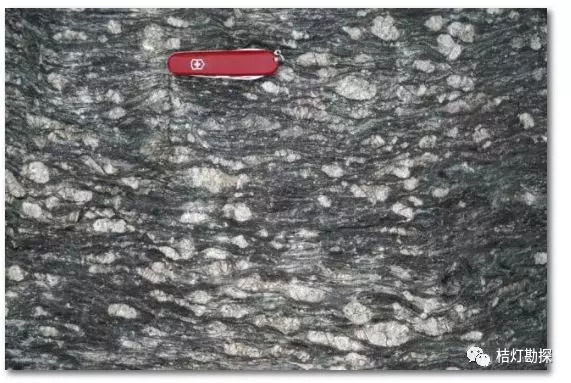

眼球状片麻岩中的长石和面理
19

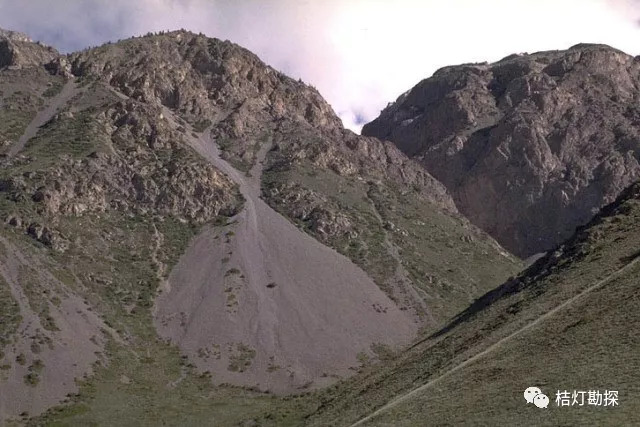

岩屑崩落形成的距骨锥体
20

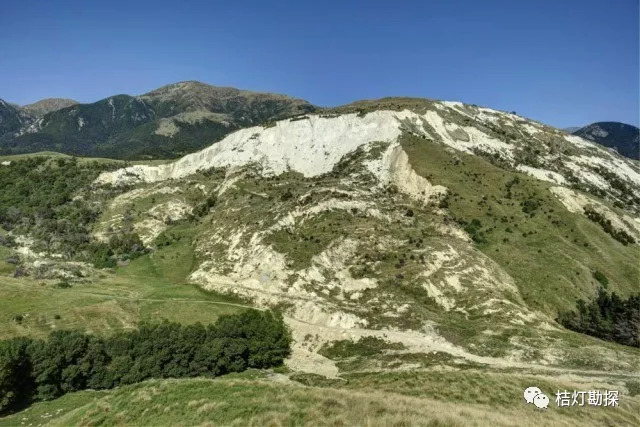

新西兰的山体滑坡
21

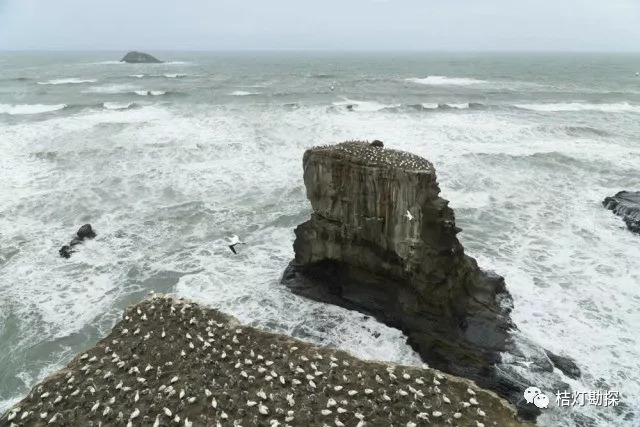

新西兰的巨型海蚀柱
22
图中暗色区域为珀塞尔岩床，
侵入岩为中元古代超级组的闪长岩。
23
铁镁质岩脉切割片岩
24

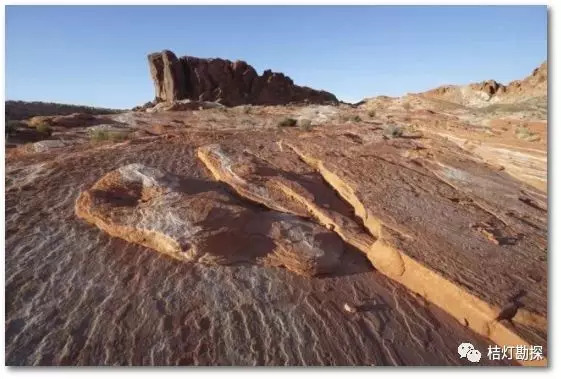

风成砂岩
25

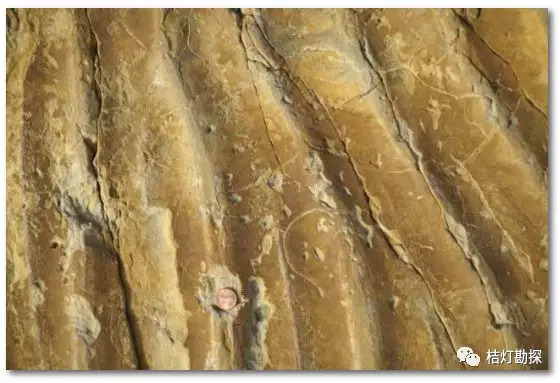

白垩纪砂岩中可见清晰的波痕构造
26
湖泊环境形成的细粒沉积物
27

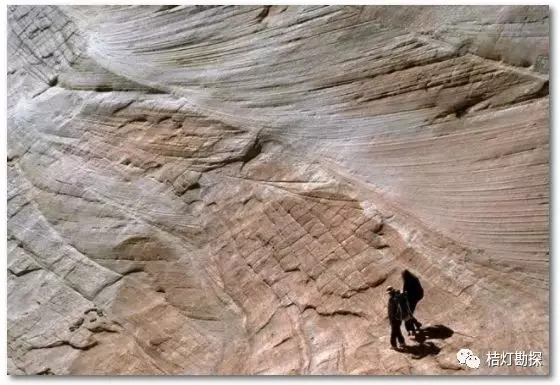

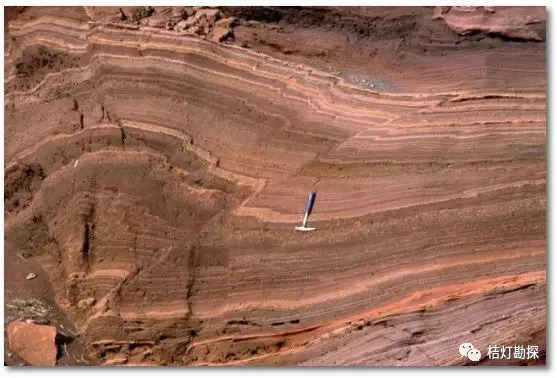

大型风成交错层理
28
大理石和石英岩互层
并发育不对称褶皱
29
层理和劈理的关系
可见劈理折射
30

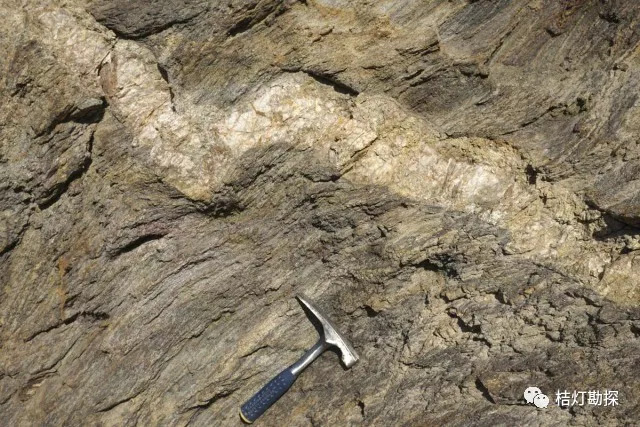

糜棱岩中的变形岩脉
31

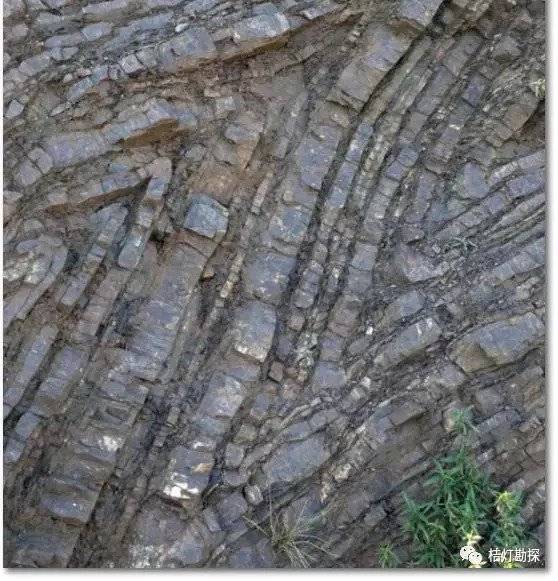

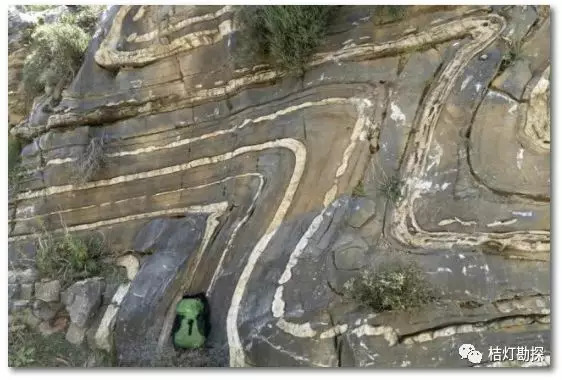

发生褶皱燧石岩层
32

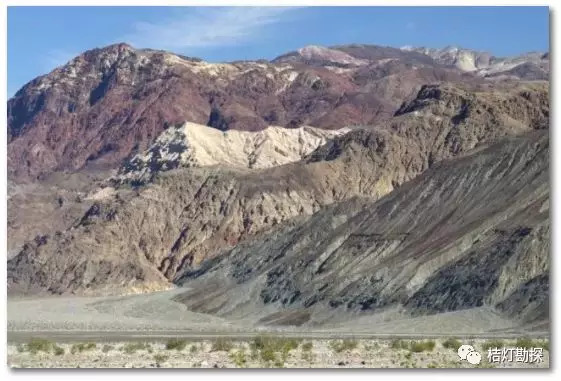

大型正断层
下盘深绿色的变质岩
上盘浅色的沉积岩和火山岩
33

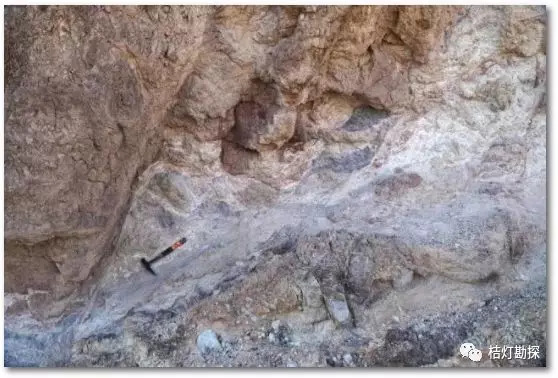

断层泥
34

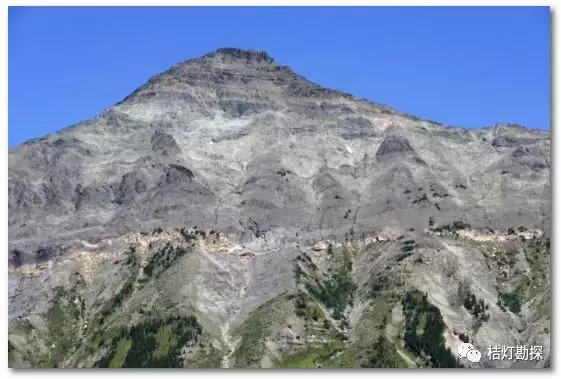

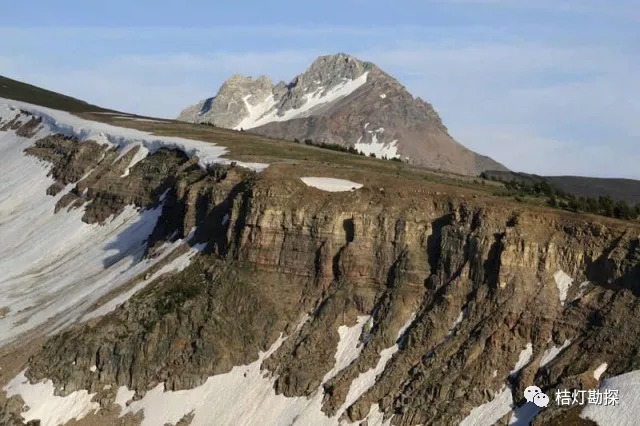

冰川国家地质公园的大型逆冲断层
断层面为图中的浅色区域
上盘为元古代地层
下盘为白垩纪地层
35

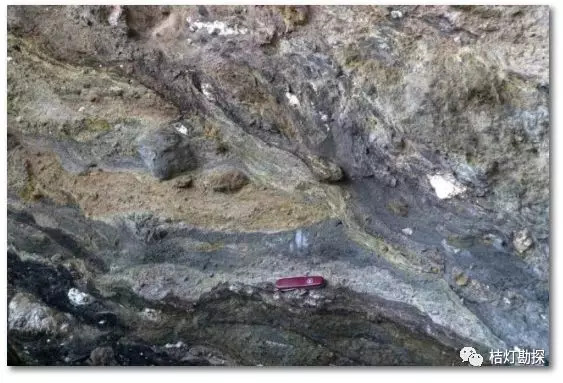

正断层与断层泥
36
断层面上方解石形成的阶步
37
大型右行走滑断层
38
火山碎屑岩
逆断层与牵引褶皱
39
大理石中发育一组共轭正断层
40
发育在小型断层中的断层泥
标志层清晰可见
41
纽约北部的角度不整合，
急倾斜的中奥陶纪的奥斯汀峡谷组（右）
被较缓倾斜的上志留纪Roundout组覆盖
42

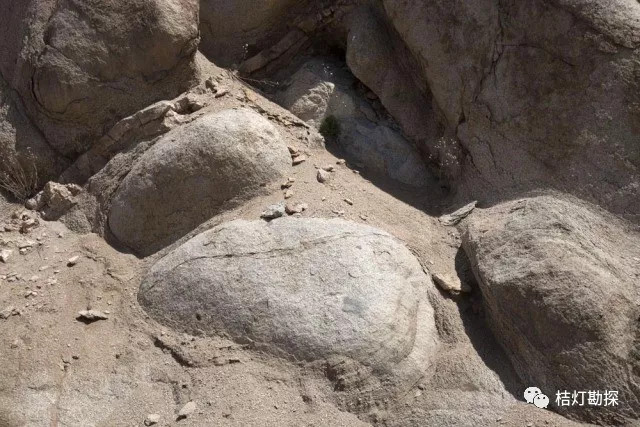

蒙大拿州花岗岩岩石球形风化形成的核心石
43

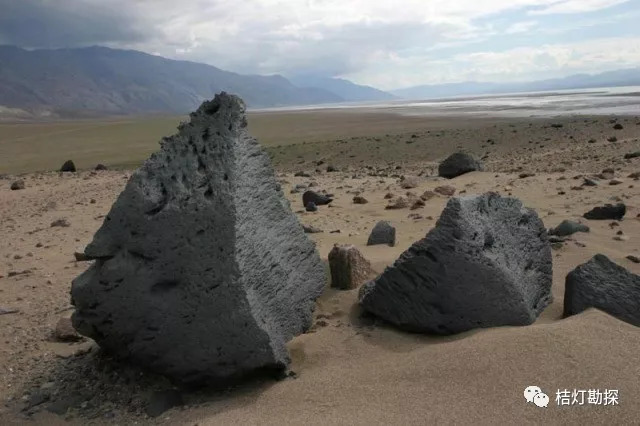

美国加州死亡谷公园的风棱石，
风化侵蚀作用形成。
44

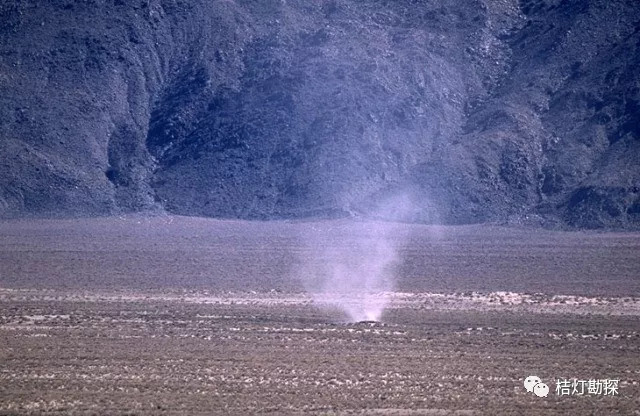

加利福尼亚州沙柱
45

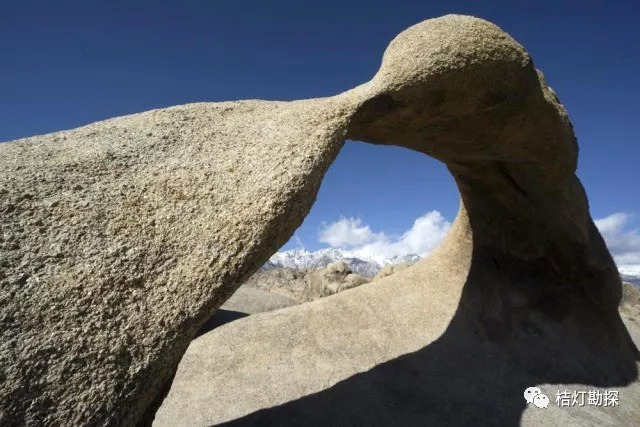

加利福尼亚州的莫比乌斯拱门，
白垩纪花岗闪长岩石拱。
46
寒武纪平头砂岩不整合覆盖在前寒武纪片麻岩之上。
位置为怀俄明州提顿山脉。
47

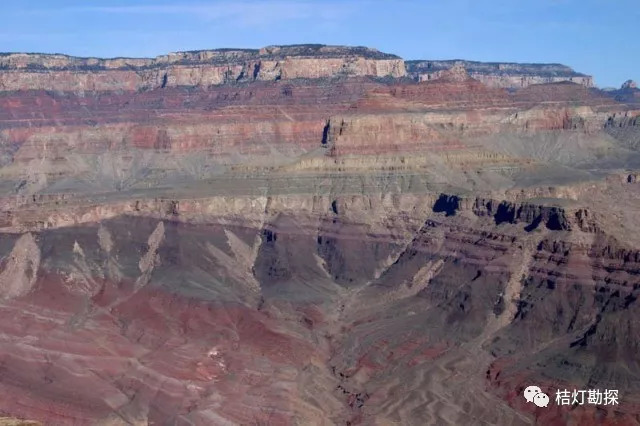

亚利桑那州大峡谷角度不整合。
寒武纪Tapeats砂岩几乎是水平的，
并且覆盖了倾斜的原古代沉积岩。
在其它地方，
则以一种非整合覆盖在原古代片岩和花岗岩之上。
48
亚利桑那州北部陡壁不整合，
在陡壁不整合里，
年轻的地层靠着较老的地层沉积，
看起来好像切断了较新的地层。
靠近观察，能看到沿接触面显示的沉积原因。
49
前寒武纪-寒武纪岩层的不整合接触，
位于怀俄明州大提顿国家公园。
50

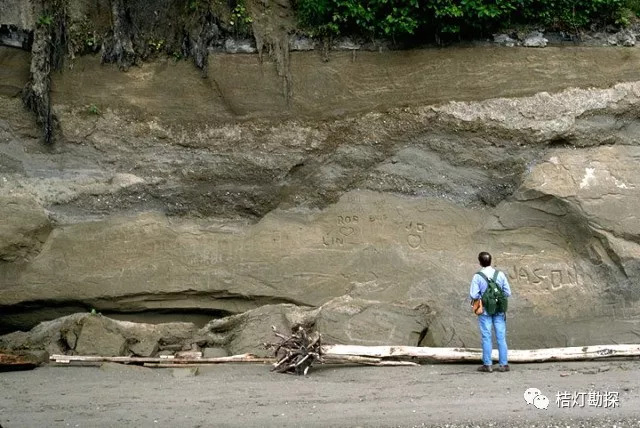

华盛顿州塔科马的更新世沉积里的角度不整合，
这里是水平的滨海沉积层覆盖在断裂和倾斜的砂岩与砾岩之上。
51

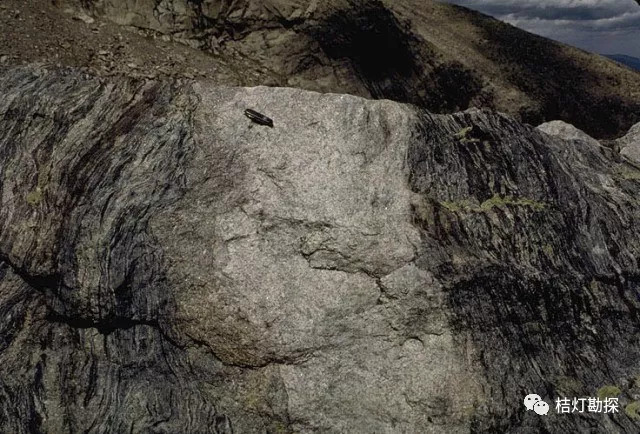

花岗岩侵蚀片麻岩
52

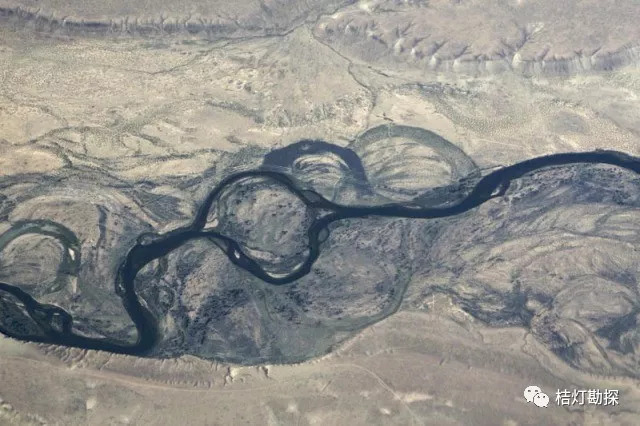

河漫滩、曲流河，怀俄明州
53

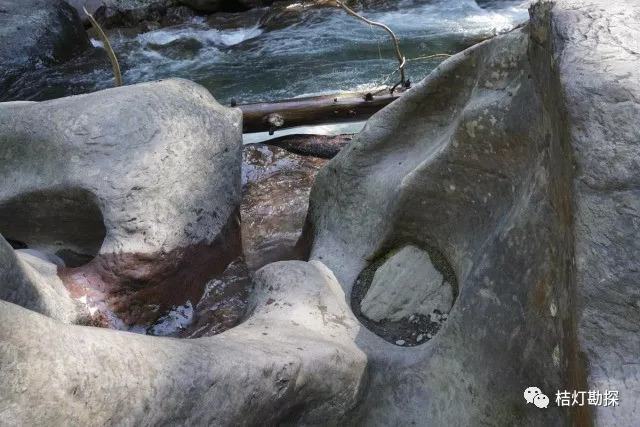

河流侵蚀作用
54

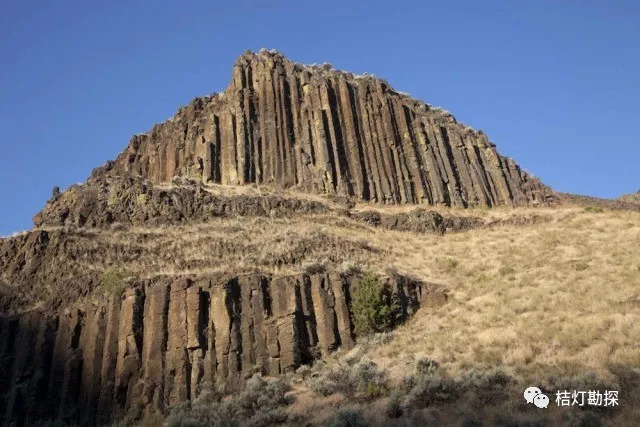

俄勒冈州哥伦比亚河玄武岩柱
55

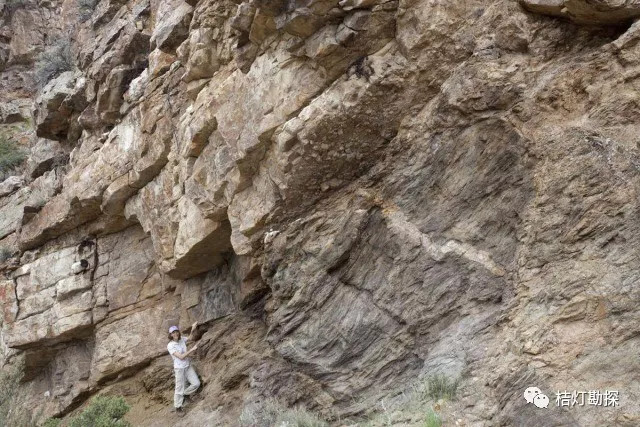

西南蒙大拿州的结晶基岩和沉积岩之间的不整合。
上覆的寒武纪砂岩（平头砂岩）
由于皱褶而大约以20°角向西倾斜，
覆盖了西南蒙大拿基岩体的太古代片麻岩。
底部砂岩的底面有一层砂砾沉积。
还有一层不完全结晶的花岗岩岩墙穿过了片麻岩，
但是没有穿进砂岩，
表明砂岩是寒武纪的。
砂岩年龄大约有5亿2千万年，
而片麻岩大约有25亿年，
因此图中女孩的两手之间几乎有20亿年的地质时间。
56

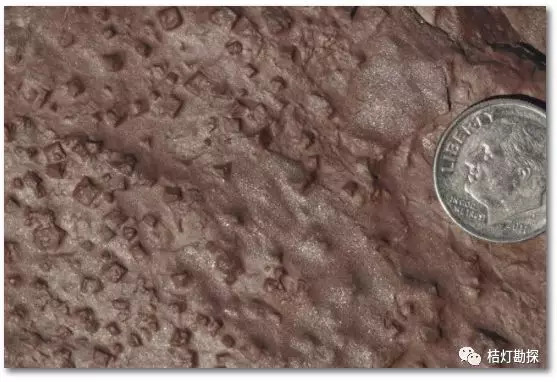

泥岩中的石盐铸模
57

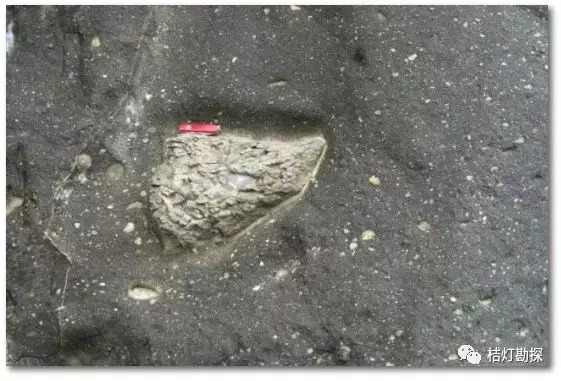

砂岩中的巨石大小的碎屑
58

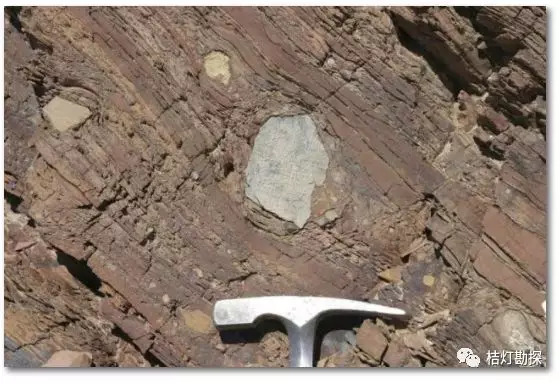

混杂陆源沉积岩中可见冰川砾石
59
太平洋附近浊积岩
60

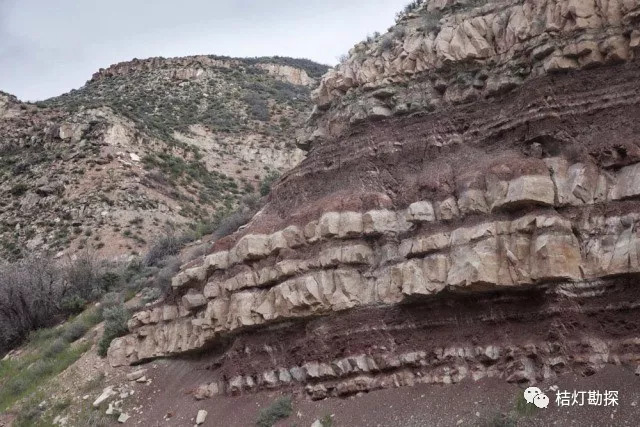

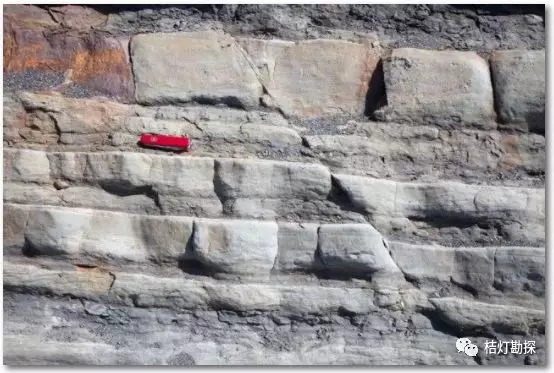

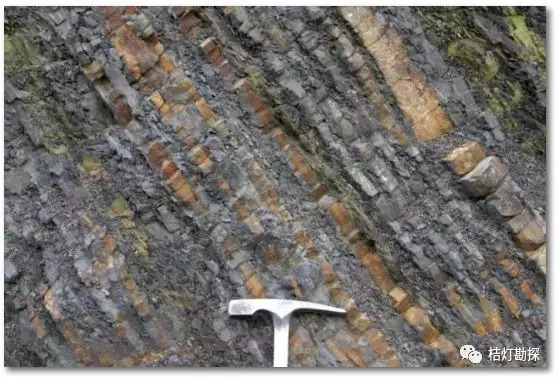

砂岩和页岩形成明显的层理
61
倾斜的沉积岩
62
前寒武纪-寒武纪岩层的不整合面俯视图
63
前寒武纪大理岩与晚新生代砾岩之间的角度不整合
64
苏格兰锡卡岬角的角度不整合
也称为“赫顿不整合”
65
上新世玄武岩、褶皱、断层
和侵入的古生代岩石形成的角度不整合。
66
上面为上新世时期安山岩熔岩流，
下面为古红土。
67
砂岩岩层与页岩的差异性风化
68

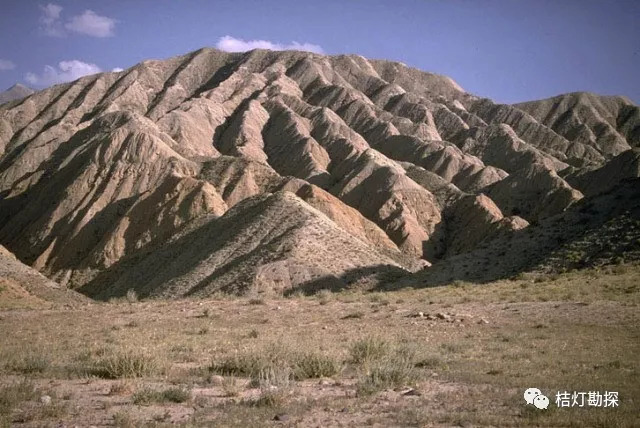

侵蚀形成的荒地
69
侵蚀形成的荒地
70
前寒武纪时期，伟晶岩岩脉切割片岩
